Fahrzeugglasdach und vertiPoUR-Schriftzug von BBG

vertiPoUR - vertikaler Glasumguss mit Polyurethan

Glasumgießen neu gedacht - vertiPoUR setzt neue Maßstäbe

Mit vertiPoUR hat BBG ein Fertigungskonzept entwickelt, bei dem Glasscheiben in senkrechter Position mit Polyurethan umgossen werden.

Das Verfahren basiert auf einem jahrhundertealten Gießprinzip: Die Form wird von unten nach oben gefüllt, sodass die Luft während des Füllvorgangs nach oben entweichen kann. Mit vertiPoUR übertragen wir dieses Prinzip auf das Umgießen großflächiger Glasscheiben mit Polyurethan.

Vom Glas-Schiebedach der 80er zum smarten Panorama Glasdach von heute

Bereits bei den ersten Glas-Schiebedächern in den 1980er-Jahren wurde der PUR-Glasumguss eingesetzt, um die Glasscheiben mit Befestigungselementen und mechanischen Komponenten zu verbinden.

Mit zunehmender Größe und Komplexität der Fahrzeugverglasungen – von Panoramaglasdächern über feststehende Glasdachmodule (FTM) bis hin zu Canopy-Verglasungen – stiegen auch die Anforderungen an die Werkzeug- und Anlagentechnik.

Zusätzliche Schwenk- und Shuttle-Bewegungen verbesserten die Zugänglichkeit der Werkzeuge und ermöglichten die Verarbeitung immer größerer Glasscheiben. Gleichzeitig wurden die Formenträgersysteme dadurch größer und konstruktiv aufwendiger.

Mit vertiPoUR haben wir den Fertigungsprozess deshalb grundlegend neu betrachtet.

Kundenanforderungen im Fokus

Bei der Entwicklung von vertiPoUR standen die konkreten Anforderungen unserer Kunden im Mittelpunkt:

  • Kompakte Formenträgersysteme für eine effiziente Nutzung der Produktionsflächen
  • Kurze Zykluszeiten durch die Reduzierung von Nebenbewegungen
  • Gute Zugänglichkeit der Schäumwerkzeuge für Reinigungs- und Einlegearbeiten sowie für die Bauteilentnahme
  • Ergonomische Arbeitsbedingungen
  • Effizienter Material- und Energieeinsatz
  • Hohe optische und funktionale Qualität der PUR-Umrahmung

Vertikaler PUR-Glasumguss - vom Konzept zur praktischen Erprobung

Die Idee hinter vertiPoUR: Glasscheiben werden nicht mehr in horizontaler, sondern in senkrechter Position mit Polyurethan umgossen.

Erste Fließsimulationen bestätigten das Potenzial des Verfahrens. Für die praktische Erprobung haben wir in unserem Technikum ein Formenträgersystem BFT-P V8 TS entsprechend erweitert.

Die Fertigung von Testscheiben hat gezeigt, dass der vertikale PUR-Glasumguss funktioniert und Vorteile gegenüber dem konventionellen horizontalen Verfahren bietet.

Durch den PUR-Eintrag von unten und die gezielte Entlüftung an den oberen Bereichen der Werkzeugkavität kann die Luft während des Füllvorgangs nach oben entweichen. Dies unterstützt eine gleichmäßige Materialverteilung und reduziert Lufteinschlüsse.

Zwei Formenträgersysteme für vertiPoUR

Für die Umsetzung des vertikalen Glasumgusses bietet BBG zwei unterschiedliche Lösungen.

BFT-P V8 TS - bewährte Formenträgertechnik für ein neues Fertigungsverfahren

Der elektrisch angetriebene Formenträger BFT-P V8 TS mit schwenkbaren Formaufspannplatten und zusätzlich schwenkbarem Turm ist ein bewährtes Formenträgersystem, das bei zahlreichen Kunden im Einsatz ist.

Bei entsprechender Konfiguration kann das System auch für den vertikalen PUR-Glasumguss ausgelegt werden. Ein entsprechend erweitertes Formenträgersystem ist im Technikum bei BBG in Mindelheim im Einsatz.

Kompaktes Formenträgerkonzept speziell für vertiPoUR

Auf Grundlage der Erfahrungen aus der praktischen Erprobung haben wir ein speziell auf vertiPoUR zugeschnittenes Konzept für einen horizontal öffnenden und schließenden Formenträger entwickelt.

Da die Glasscheibe während des gesamten Fertigungsprozesses in senkrechter Position verbleibt, beschränken sich die Bewegungen des Formenträgers auf das horizontale Öffnen und Schließen des Werkzeugs. Schwenk- und Kippbewegungen der Formaufspannplatten sind nicht erforderlich.

Die kompakte und konstruktiv einfache Bauweise bietet Potenzial für geringere Investitionskosten, kurze Zykluszeiten und einen reduzierten Energiebedarf.

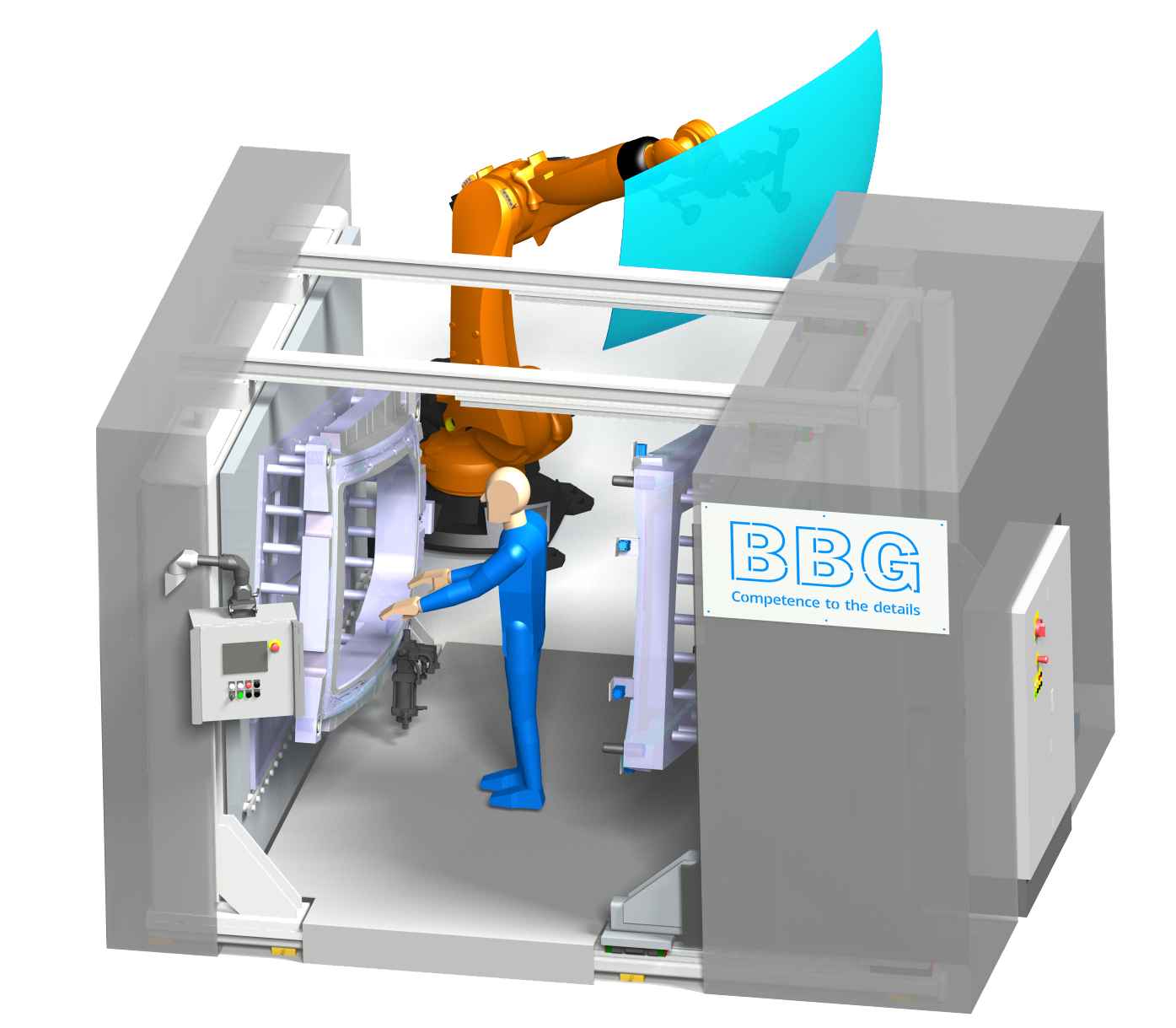

Rendering eines kompakten, horizontal schließenden BBG-Formenträgers für den vertikalen PUR-Glasumguss

Werkzeugtechnik für vertiPoUR

Die Schäumwerkzeuge für vertiPoUR basieren auf der bewährten Werkzeugtechnik von BBG für den PUR-Glasumguss. Die Position des Angusses mit der Anbindung des Mischkopfs, die Anordnung der Entlüftungsstellen und optionale Werkzeugfunktionen werden an das vertikale Fertigungsverfahren angepasst.

Weitere Informationen zu unseren Schäumwerkzeugen für den PUR-Glasumguss

PUR-Dosiertechnik für vertiPoUR

Mit der GlassLine bietet BBG eine speziell für den PUR-Glasumguss entwickelte Hochdruck-Dosiermaschine an.

Auch beim vertikalen Glasumguss übernimmt die GlassLine die Aufbereitung und präzise Dosierung der PUR-Komponenten. Über den an der unteren Angussposition des Werkzeugs angeordneten Mischkopf wird das Polyurethan in die Werkzeugkavität eingebracht.

Damit bietet BBG alle wesentlichen Komponenten für die Umsetzung von vertiPoUR aus einer Hand – vom Schäumwerkzeug über das Formenträgersystem bis zur PUR-Dosiertechnik.

Weitere Informationen zur PUR-Hochdruck-Dosiermaschine GlassLine

vertiPoUR - neue Perspektiven für die industrielle Fertigung von Glaselementen

Mit vertiPoUR verbindet BBG ein bewährtes Gießprinzip mit moderner Polyurethan-Verarbeitung und kundenspezifischer Werkzeug- und Anlagentechnik.

Von der Auslegung der Schäumwerkzeuge über die Auswahl des geeigneten Formenträgersystems bis zur Integration automatisierter Fertigungsprozesse bietet BBG aufeinander abgestimmte Produktionslösungen für den vertikalen PUR-Glasumguss.

In unserem Technikum können wir das Verfahren demonstrieren und gemeinsam mit unseren Kunden anwendungsspezifische Lösungen entwickeln.
