Schäumwerkzeuge zum Umgießen von Glasscheiben mit Polyurethan
BBG Group
BBG entwickelt und fertigt Schäumwerkzeuge für den PUR-Glasumguss, auch als Glasumschäumung oder Glass Encapsulation bezeichnet. Bei diesem Verfahren werden Glasscheiben mit einem präzise aufgetragenen PUR-Rand oder einer PUR-Einfassung funktional und optisch veredelt. Ein besonders hochwertiger Eindruck entsteht durch das sogenannte Flushdesign, bei dem Glas und Polyurethan planeben abschließen und der Übergang optisch nahezu unsichtbar wirkt.

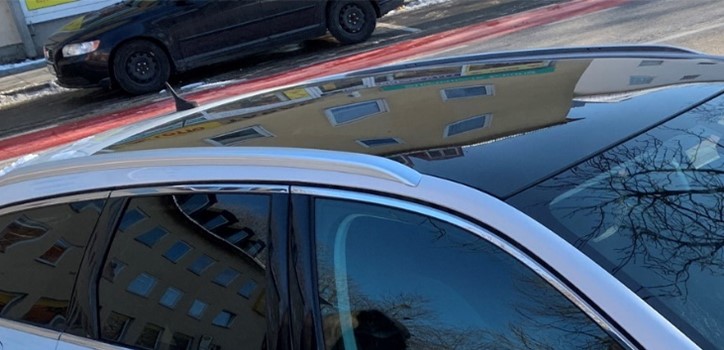

Zu den wichtigsten Anwendungen zählen Fahrzeugverglasungen wie Panoramaglasdächer, feststehende Glasdachmodule (FTM) und Canopy-Verglasungen. Darüber hinaus kommt die Technologie unter anderem bei Photovoltaikmodulen sowie im Fenster- und Fassadenbau zum Einsatz.
Schutz, Funktion und Design in einem Schritt
Der PUR-Rand erfüllt mehrere technische und funktionale Aufgaben:
- Schutz der empfindlichen Glaskanten vor mechanischen Beschädigungen – z. B. bei Transport, Montage oder durch Vibration im Fahrbetrieb.
- Ausgleich von Formabweichungen der Glasscheibe, Verbesserung der Passgenauigkeit und Abdichtung gegen Wasser und Schmutz.
- Puffer zwischen Glas und angrenzenden Bauteilen zur Reduzierung der Übertragung von Schwingungen und Geräuschen (NVH – Noise, Vibration, Harshness).
Integration von Zusatzfunktionen
In einem einzigen Fertigungsschritt können neben der Glasscheibe auch weitere Funktionselemente mit eingegossen werden. So lassen sich Halterungen und Anschluss- sowie Bedienelemente aus Kunststoff oder Metall, Verstärkungselemente oder elektrische Komponenten formschlüssig und positionsgenau in die Glasscheibe integrieren.
Die Kombination aus Glas, Sensorik und PUR eröffnet zahlreiche Möglichkeiten in der Funktionalisierung von Fahrzeugscheiben und anderen Anwendungen im Glasbereich. So entstehen multifunktionale Bauteile mit hohem Integrationsgrad.
Ausgereifte Werkzeugtechnik – präzise und prozesssicher
Unsere Schäumwerkzeuge zur Glasveredelung mit Polyurethan werden je nach Anforderung aus hochwertigem Aluminium oder Werkzeugstahl gefertigt. Die Wahl des Materials richtet sich in der Regel nach der geforderten Ausbringungsmenge und erfolgt in enger Abstimmung mit unseren Kunden.
Die Werkzeuge sind für den Betrieb in einem Formenträgersystem ausgelegt. Dieses übernimmt das Öffnen, Schließen und Zuhalten während der Reaktionszeit und steuert sämtliche Werkzeugfunktionen – elektrisch, pneumatisch oder hydraulisch. Ein Beispiel ist unser elektrisch angetriebener Formenträger BFT-P V8. Seine schwenkbaren Formaufspannplatten erleichtern das Vorbereiten der Werkzeuge und die Entnahme der fertigen Bauteile.
Die meisten unserer Kunden entscheiden sich für eine elektrische Werkzeugbeheizung. Auf Wunsch realisieren wir gerne auch Wasser- oder Ölbeheizungen.
Unser Spektrum reicht von einfachen Werkzeugen mit mechanischen Einlegeteilen bis hin zu hochkomplexen Systemen mit:
- integrierten Sensoren und Überwachungsfunktionen,
- Datenerfassung zur Rückverfolgbarkeit, auch nachdem das Glas bereits in einer Endanwendung, etwa einem Fahrzeug, verbaut ist,
- wirksamen Dicht- und Entlüftungssystemen, die einen effizienten Materialeinsatz und eine hohe Bauteilqualität unterstützen.
Erfahren Sie mehr über unsere Werkzeuglösungen von „quick and simple“ bis „high end“.
Als Technologiepartner entwickeln wir unsere Werkzeugtechnik kontinuierlich weiter – zum Beispiel durch innovative Lösungen wie unseren PUR-Anguss-Cutter, der den Materialeinsatz effizient reduziert und so zu einer wirtschaftlicheren Produktion beiträgt.
Eine besondere Herausforderung beim Umgießen großflächiger Glasscheiben sind fertigungsbedingte Formabweichungen und Randwelligkeiten. Mit dem von BBG entwickelten PUR-Flush-Dichtkonzept lassen sich Glasbruch und unerwünschte Überschäumungen reduzieren. Dies verbessert die Qualität der PUR-Umrahmung und verringert den Aufwand für nachträgliche Trimmarbeiten.
Schäumwerkzeuge für den vertikalen PUR-Eintrag
Mit vertiPoUR hat BBG ein Fertigungskonzept entwickelt, bei dem Glasscheiben in senkrechter Position mit Polyurethan umgossen werden.
Das Polyurethan wird von unten in die Werkzeugkavität eingebracht und das Werkzeug von unten nach oben befüllt. Die Luft kann während des Füllvorgangs nach oben entweichen. Dieses als Bottom-up bekannte Füllprinzip unterstützt eine gleichmäßige Materialverteilung, reduziert Lufteinschlüsse und trägt zu einer hohen optischen und funktionalen Qualität der PUR-Umrahmung bei.
Die Schäumwerkzeuge werden speziell auf dieses Fertigungsverfahren ausgelegt. Dies betrifft insbesondere die Positionierung des Angusses mit der Anbindung des Mischkopfs, die Anordnung der Entlüftungsstellen sowie auf den Prozess abgestimmte Werkzeugfunktionen.
Für die Umsetzung des Verfahrens bietet BBG zwei Formenträgerlösungen an:
- Das bewährte Formenträgersystem BFT-P V8 TS, das durch eine entsprechende Erweiterung für den vertikalen PUR-Glasumguss eingesetzt werden kann.
- Ein speziell für vertiPoUR entwickeltes horizontal schließendes Formenträgersystem, das sich durch eine kompakte und einfache Bauweise auszeichnet.
Erfahrung und Vielfalt in der Glasveredelung
BBG ist seit den Anfängen des Glasumgießens mit PUR maßgeblich an der Weiterentwicklung dieser Technologie beteiligt. Unser Know-how umfasst die Verarbeitung unterschiedlichster Glasgrößen und verschiedenster Glastypen bis hin zu Fahrzeugverscheibungen aus schlagfestem Kunststoff:
- Einscheiben-Sicherheitsglas (ESG)
- Verbund-Sicherheitsglas (VSG)
- Gorilla® Glass
- Smart Glass mit integrierter Technik (z. B. Photovoltaik, LED, Head-up-Displays, Privacy-Funktionen)
- Evakuierte oder gasgefüllte Mehrscheibenverglasungen
- u. v. m.

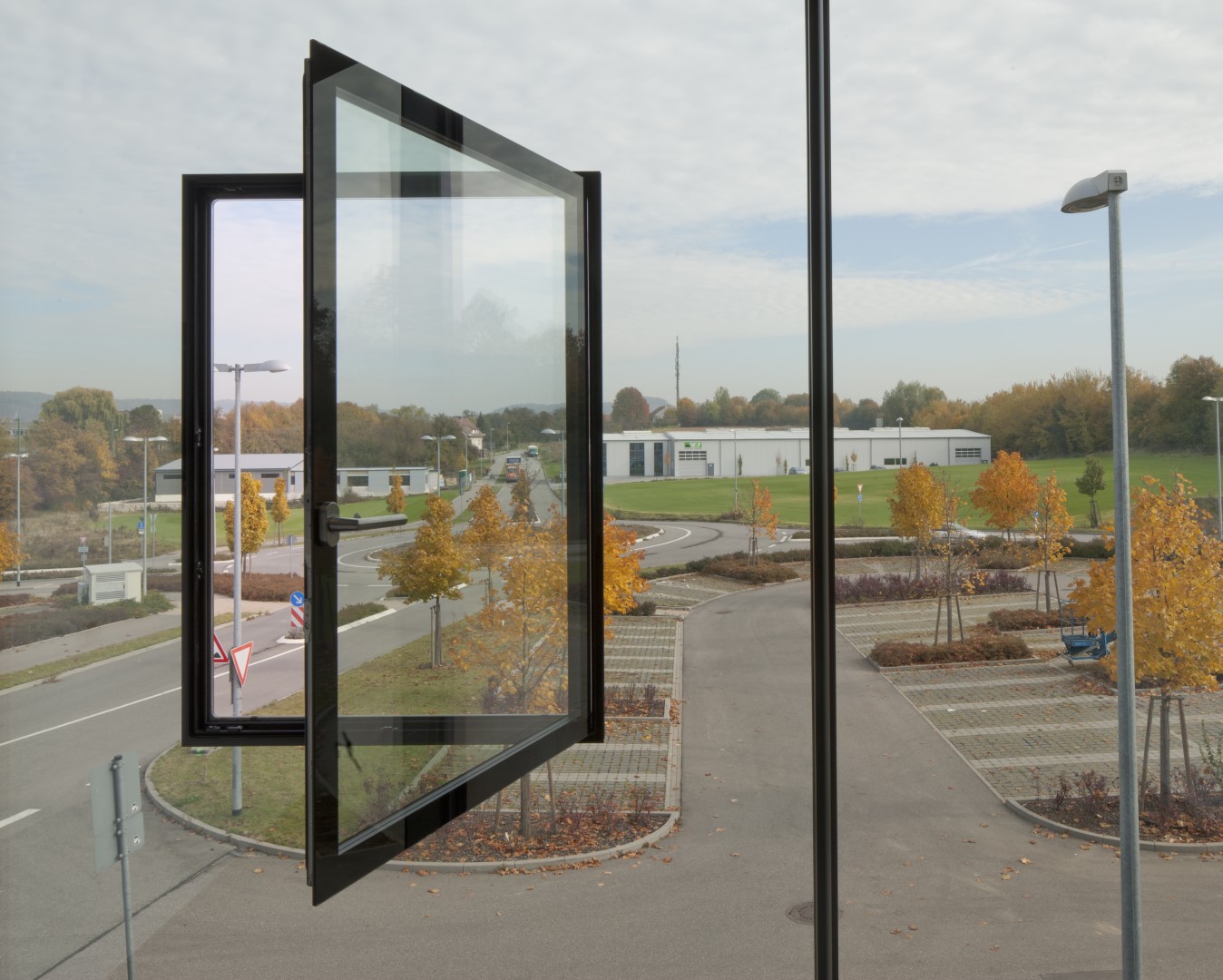

Die Glasveredelung mit PUR ist ein zentraler Baustein unseres Erfolgs. Mit unserer langjährigen Erfahrung in der Werkzeug- und Anlagentechnik unterstützen wir Kunden bei der Umsetzung anspruchsvoller Verglasungslösungen – von Panoramaglasdächern und Spezialfahrzeugverglasungen über Anwendungen im Fenster- und Fassadenbau bis hin zur Einfassung von Photovoltaikmodulen.
Vom Werkzeug zur abgestimmten Produktionslösung
Selbstverständlich stimmen wir jedes Werkzeug auf die vorhandene Anlagentechnik ab und legen es so aus, dass es sich einfach in die bestehende Produktionsumgebung integrieren lässt. Darüber hinaus bieten wir mit unseren elektrischen und hydraulischen Formenträgersystemen, der speziell für PUR-Glasanwendungen konfigurierten Hochdruck-Dosiermaschine GlassLine und individuell ausgelegten Automatisierungslösungen die wesentlichen Komponenten für eine durchgängige Produktionslösung.

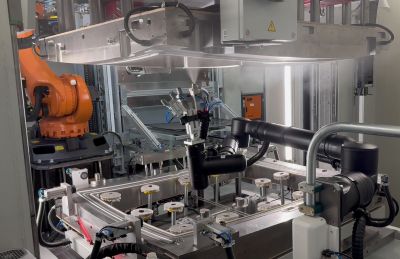

Ein Beispiel für das Zusammenspiel von Werkzeugtechnik, Formenträgersystem und Automation ist unsere automatisierte Werkzeugvorbereitung. Dabei übernimmt ein kompakter Roboter die Reinigung der Werkzeugkavität, den Trennmitteleintrag und das Positionieren von Einlegeteilen. Die gereinigten Werkzeugoberflächen werden kameragestützt kontrolliert.
Für die Nassbemusterung und das Einfahren von Werkzeug und Prozess stehen an unseren Standorten in Deutschland, den USA und China eigene Technika zur Verfügung. Dort können auch Muster, Prototypen und Kleinserien gefertigt werden.
