4-Säulen Presse

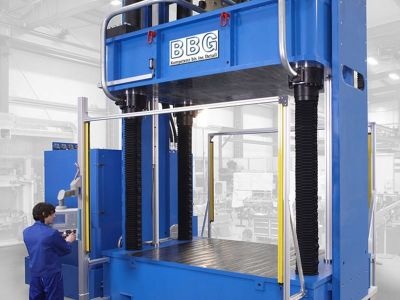

4-Säulen-Presse BFT-U für großflächige Composite-Bauteile
Diese 4-Säulen Presse ist speziell für die Fertigung großflächiger Faserverbundbauteile entwickelt. Sie eignet sich unter anderem zur Herstellung von Sandwichbauteilen mit faserverstärkten Decklagen und leichten Kernmaterialien, wie sie beispielsweise für Wände und Verkleidungen im Flugzeuginnenraum eingesetzt werden.
Wir entwickeln kundenspezifische Fertigungslösungen, die neben dem Pressensystem auch die erforderlichen Werkzeuge, Werkzeugwechselsysteme, Park- und Vorheizstationen sowie Systeme für das Material- und Bauteilhandling umfassen können.
Praxisbeispiel: Fertigungsanlage für Flugzeuginnenraum-Komponenten
BBG hat eine komplette Fertigungsanlage zur Herstellung von Composite-Sandwichbauteilen an einen Boeing-Zulieferer auf den Philippinen geliefert.
Herzstück der Fertigungslösung ist eine 4-Säulen-Presse BFT-U V2 mit einer Aufspannfläche von 2.600 × 2.000 mm und einer maximalen Zuhaltekraft von 7.000 kN.
Zum Lieferumfang gehörten außerdem fünf Presswerkzeuge für unterschiedliche Bauteile, ein luftkissengelagerter Werkzeugtransportwagen sowie Park- und Vorheizstationen für die Presswerkzeuge.
Auf der Anlage werden großflächige Composite-Sandwichbauteile hergestellt, darunter Wandverkleidungen für Flugzeugwaschräume. Die Bauteile bestehen aus faserverstärkten Prepreg-Decklagen und einem phenolharzimprägnierten Wabenkern (Phenolic Honeycomb). Die Verarbeitung erfolgt in beheizten Presswerkzeugen bei Temperaturen von etwa 140 °C.
Die Kombination aus Presse, Werkzeugen und abgestimmter Peripherie ermöglicht die Fertigung unterschiedlicher Bauteile auf einer gemeinsamen Produktionsanlage.
Langjähriger industrieller Einsatz
Die 2012 auf den Philippinen installierte Fertigungsanlage ist bis heute in Betrieb. BBG hat die Anlage über die Jahre durch Wartungs- und Instandhaltungsarbeiten begleitet.
Das Projekt zeigt, dass für BBG die Betreuung einer Produktionsanlage mit der Inbetriebnahme nicht endet. Auch nach vielen Betriebsjahren steht BBG seinen Kunden als technischer Ansprechpartner zur Verfügung.
Weitere Produktionslösungen für den Flugzeugbau
Für die Herstellung von Composite-Bauteilen entwickeln und realisieren wir kundenspezifische Produktionslösungen – von elektrischen und hydraulischen Pressensystemen über verfahrensspezifische Werkzeugtechnik bis hin zur Automatisierung.
